精密刀片

簡介

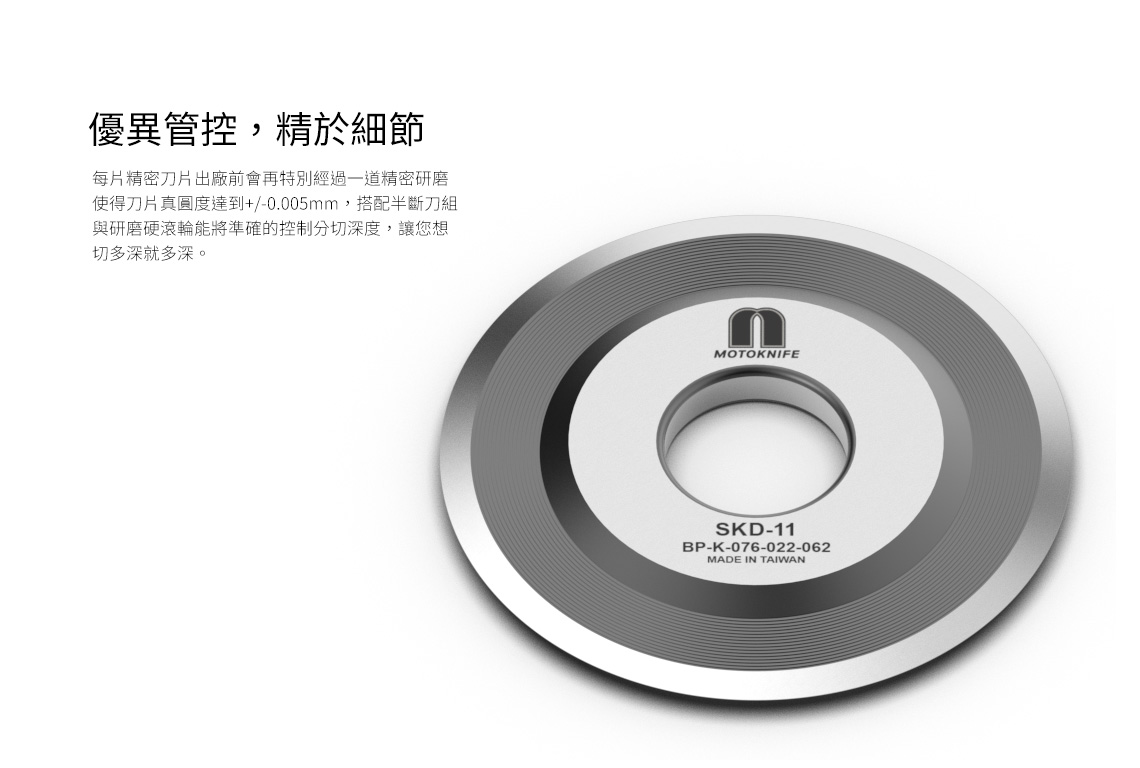

每片精密刀片出廠前會再特別經過一道精密研磨使得刀片真圓度達到+/-0.005mm,搭配半斷刀組與研磨硬滾輪能將準確的控制分切深度,讓您想切多深就多深。

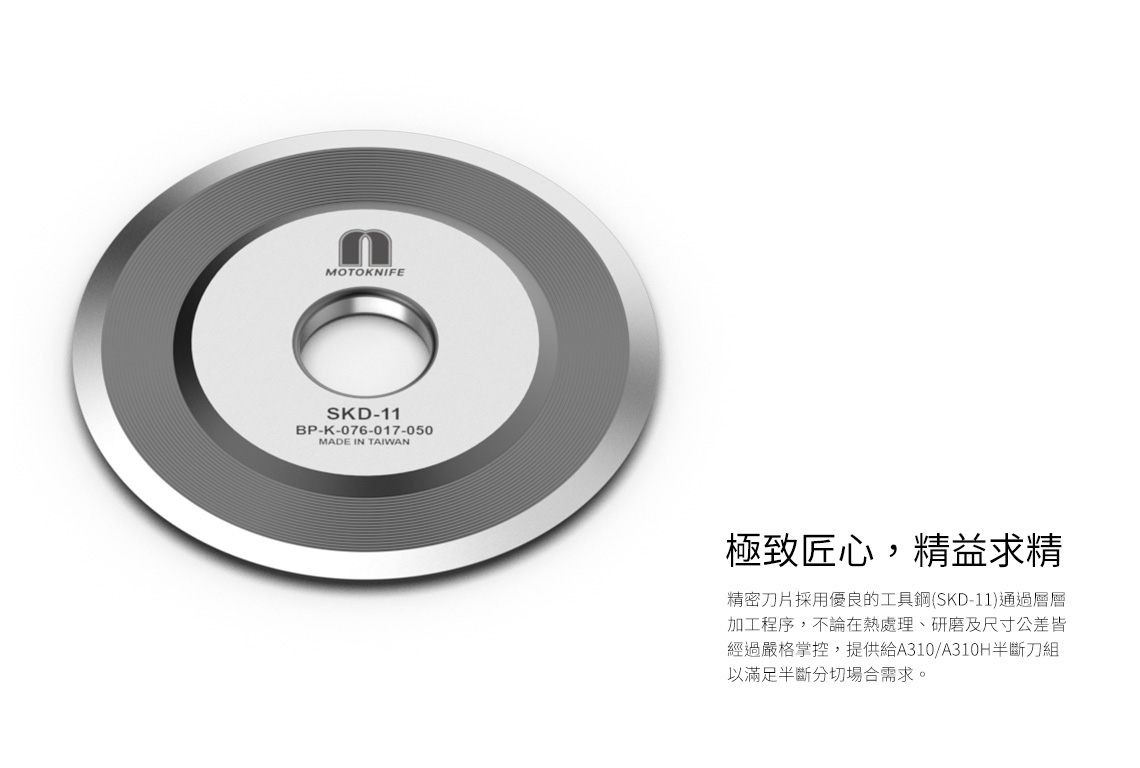

型號               BP-K-076-017-050                                                 BP-K-076-022-062

     bottom blade


刀片外徑             76.2 ±0.005mm


刀片內徑             17mm / 22mm


刀片厚度             5mm /6.2mm


材質說明            SKD-11對照各國鋼號為中國GB Cr12Mo1V、日本JIS SKD11、美國AISI D2、德國DIN 1.2379。

                                 SKD-11工具鋼具有優越的韌性與切削性質,可以滿足廣泛的應用需求,適用於製作各類型刀片。


化學成分           碳(C)%    : 1.4~1.6

                                矽(Si)%    :<0.4

                                錳(Mn) % : ≤0.6

                                硫(S)%     :0.15~0.35

                                鉻(Cr)%   : 11~13

                                鉬(Mo)%  : 0.8~1.2

                                釩(V)%     : 0.2~0.5


刀片圖面

 單位: mm

產品編號 BP-K-076-017-050-D30 BP-K-076-022-062-D30

d

17 22

T

5.0 6.2

A

30°

D

76.2
W 50
a 2.2
安裝刀組 MT-A310 MT-A310H
